電木變壓器骨架繞線易破怎么辦

許多用戶可能在為電木變壓器骨架燒線時都會遇到這樣的問題，那就是在繞線的過程中容易破并且不平整，這是什么原因?qū)е碌模坑钟惺裁唇鉀Q辦法呢？下面變壓器骨架生產廠家-東莞韓創來為大家解答：

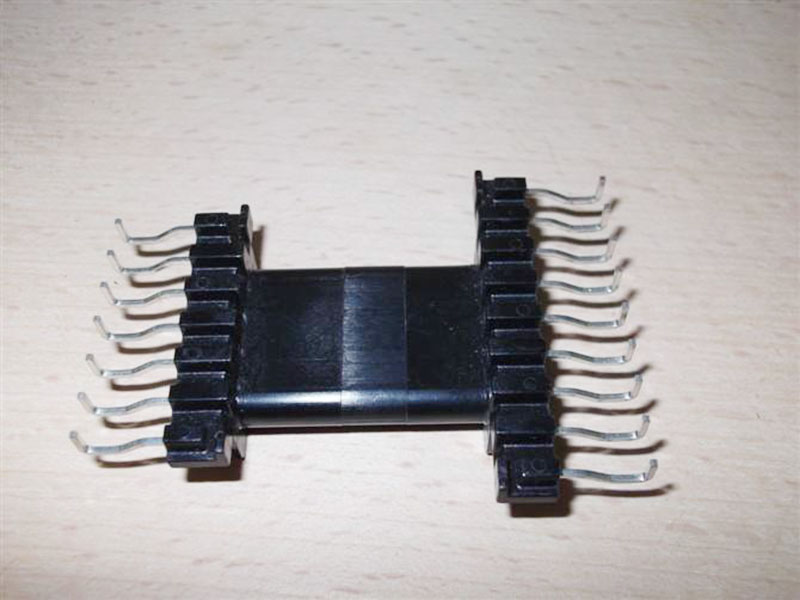

什么是變壓器骨架？

變壓器骨架，或變壓器線架，英文統稱為Bobbin，是變壓器的主體結構組成部分。變壓器在當今社會被廣泛的使用，對應的主體也必不可少，所以骨架有著無可取代的作用。

變壓器骨架主要有以下幾點作用：

1.為變壓器中的銅線提供纏繞的空間，

2.固定變壓器中的磁芯。

3.骨架中的線槽為變壓器生產繞線時提供過線的路徑。

4.骨架中的金屬針腳為變壓器之銅線纏繞的支柱；經過焊錫后與PCB板相連接，在變壓器工作時起到導電的作用。

5.骨架中的凸點、凹點或倒角，可決定變壓器使用時放置方向或針腳順序。

變壓器骨架繞線易破怎么辦？

1.拉大繞線車與線軸的距離就會好轉的。

2.另外，應該可以用手來掌握（微調）繞線位置。

變壓器的繞制方法

1.普通分層繞法

此種繞法工藝簡單，易于控制磁芯的各種參數，一致性較好，繞線成本低，適用于大批量的生產，但漏感稍大，故適用于對漏感不敏感的小功率場合，一般功率小于10W的電源中普遍實用這種繞法

2.三明治繞法

三明治繞法久負盛名，幾乎每個做電源的人都知道這種繞法，但真正對三明治繞法做過深入研究的人，應該不多。相信很多人都吃過三明治，就是兩層面包中間夾一層奶油。顧名思義，三明治繞法就是兩層夾一層的繞法。由于被夾在中間的繞組不同，三明治又分為兩種繞法：初級夾次級，次級夾初級。

先來看第一種，初級夾次級的繞法（也叫初級平均繞法），此種繞法有量大優點，由于增加了初次級的有效耦合面積，可以極大的減少變壓器的漏感，而減少漏感帶來的好處是顯而易見的。

第二種，次級夾初級的繞法（也叫次級平均繞法）。當輸出是低壓大電流時，一般采用此種繞法。

以上就是變壓器骨架生產廠家-東莞韓創為大家?guī)淼摹半娔咀儔浩鞴羌芾@線易破怎么辦”的問題解答，希望能對你有幫助，如需解決其他問題可聯系在線客服為您實時解答！
